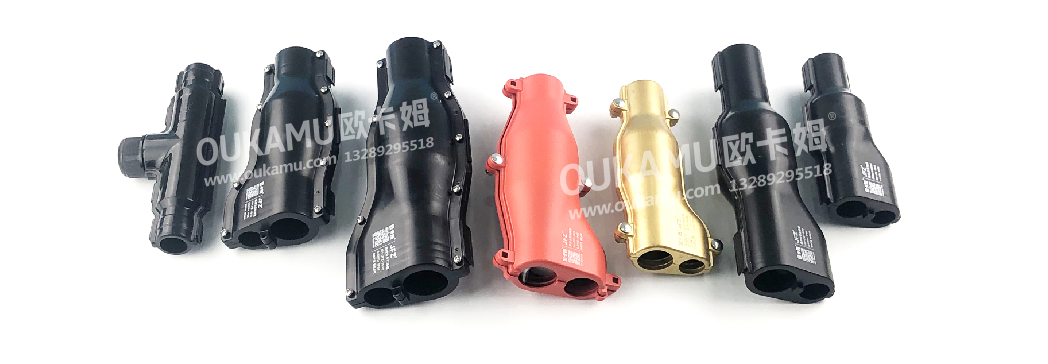

1 产品概述
欧卡姆®集成Τ接端子又称集成分支器,字母符号JFZ,由西安欧卡姆电气有限公司(OUKAMU®)发明创造、命名和推广,在西安欧卡姆电气有限公司(OUKAMU®)发明创造之前,世界上没有集成Τ接端子(集成分支器)。
本产品获得多项国家发明专利,具有颠覆性技术创新,世界首创,专利权期限为二十年,任何未脱离本发明精神的仿造、改变和创新都将构成侵权,侵权必究!
本产品通过多家国家级质检中心检验合格,成功用于港珠澳大桥、银西高铁、郑万高铁、阳安铁路、永广铁路、兰渝铁路、金台铁路、乐清湾铁路、渭武高速、十堰综合管廊、海口市城市路灯和景观亮化、西安沣泾大道路灯和景观亮化、西安幸福林带景观亮化、渭南紫御观邸、陕旅四海唐人街、陕煤住宅小区、临潼中海阅骊山、西安金地西沣公园、兰州万科城、西安莱安中心、西安融创宸院、山西运城金茂华府等全国数百个工程项目,产品的安全性、可靠性、实用性、经济性得到充分验证,深受客户喜爱。
2 产品应用
2.1 工业和民用建筑低压配电系统供电电缆Τ接应用。
2.2 铁路隧道、公路隧道、地铁、综合管廊低压配电系统供电电缆Τ接应用。
2.3 路灯、景观亮化灯低压配电系统供电电缆Τ接应用。
3 产品类型
3.1 阻燃型:用于阻燃电缆Τ接,与阻燃电缆的使用条件相同。
3.2 耐火型:用于耐火电缆Τ接,与耐火电缆的使用条件相同。
3.3 防火型:用于防火电缆Τ接,与防火电缆的使用条件相同。
3.4 防水型:用于具有IP68级防水要求的电缆Τ接。
4 技术优势
4.1 施工现场安装。
4.2 任意位置Τ接。
4.3 多芯集成,安装一步到位,省时、省力、省钱。
4.4 与电缆集成一体,线芯不外露,规范、标准、安全、可靠。
4.5 符合《民用建筑电气设计规范》规定。
4.6 与穿刺线夹比较,一个集成Τ接端子(集成分支器)代替五个穿刺线夹,电缆线芯不外露,电缆的完整性和使用寿命得到保证,线路规范标准、美观大方、不占用安装空间,不损伤电缆线芯导体,电气连接安全可靠。
4.7 与普通T接端子比较,一个集成Τ接端子(集成分支器)代替五个普通Τ接端子,电缆线芯不外露,电缆的完整性和使用寿命得到保证,线路规范标准、美观大方、不占用安装空间,绝缘和密封性能高于Τ接端子,用电安全可靠。
4.8 与Τ接端子箱比较,不占用安装空间,可在桥架内安装,不占用电缆线芯长度,密封性能良好。
4.9 与预制分支电缆比较,Τ接位置及方向灵活,无需预制,无需现场测量尺寸,价格低,性价比高,维修方便。
5 安装工艺
5.1 施工准备
5.1.1 织施工技术交底和施工安全教育。
5.1.2 准备必要工具和材料。必要工具和材料包括:电工刀、环切刀(防火电缆使用)、大平口起子、内六角扳手和尼龙扎带等。
5.1.3 据电缆规格选取相应的集成Τ接端子。
如:主干电缆ZR-YJV-4*185+1*95、分支电缆ZR-YJV-4*35+1*16,可选用集成Τ接端子型号为:ZR-JFZ-185/35。
5.2 图例
6 集成Τ接端子与插接母线槽应用比较 [高层建筑低压垂直供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
插接母线槽 |
照片比较 |
||
占用建筑面积 |
小 |
大 |
施工便利性 |
便利 |
不便利 |
施工效率 |
高 |
低 |
施工费用 |
低 |
高 |
安全及防护性能 |
好 |
好 |
电路可靠性 |
电性能优越,运行稳定可靠 |
电性能优越,运行稳定可靠 |
安装效果 |
美观大方 |
美观大方、档次高 |
技术新颖性 |
新颖性突出 |
传统、陈旧 |
价格 |
价格低,经济实用 |
价格昂贵 |
规范 |
符合规范规定 |
符合规范规定 |
综合性价比 |
高 |
低 |
7 集成Τ接端子与预制分支电缆应用比较 [高层建筑低压垂直供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
预制分支电缆 |
照片比较 |
||
占用建筑面积 |
小 |
小 |
Τ接位置灵活性 |
灵活,任意位置Τ接 |
呆板,预制前需要到施工现场测量尺寸 |
采购便利性 |
便利 |
不便利,需提前预制 |
施工便利性 |
便利 |
不便利 |
施工效率 |
高 |
低 |
安全及防护性能 |
好 |
好 |
电路可靠性 |
电性能优越,运行稳定可靠 |
电性能优越,运行稳定可靠 |
安装效果 |
美观大方 |
美观大方 |
技术新颖性 |
新颖性突出 |
传统、陈旧 |
价格 |
价格低,经济实用 |
高 |
规范 |
符合规范规定 |
符合规范规定 |
综合性价比 |
高 |
低 |
8 集成Τ接端子与绝缘穿刺线夹应用比较 [高层建筑低压垂直供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
绝缘穿刺线夹 |
照片比较 |
||
占用建筑面积 |
小 |
大 |
电缆使用寿命 |
长 |
短 |
施工便利性 |
便利 |
便利 |
施工效率 |
高(一个集成Τ接端子代替五个穿刺线夹) |
低 |
安全及防护性能 |
好 |
差 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠,易发生电气火灾事故 |
耐火性能 |
符合耐火及防火电缆使用要求 |
差,遇火即熔化 |
安装效果 |
美观大方 |
不美观、不规范、脏乱差 |
技术新颖性 |
新颖性突出 |
落后 |
价格 |
经济实用 |
低 |
规范 |
符合规范规定 |
不符合规范规定 |
综合性价比 |
高 |
低 |
9 集成Τ接端子与普通Τ接端子应用比较 [高层建筑低压垂直供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
普通Τ接端子 |
照片比较 |
||
占用建筑面积 |
小 |
大 |
电缆使用寿命 |
长 |
短 |
施工便利性 |
便利 |
不便利 |
施工效率 |
高(一个集成Τ接端子代替五个Τ接端子) |
低 |
施工费用 |
低 |
高 |
安全及防护性能 |
好 |
极差 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠 |
耐火性能 |
符合耐火及防火电缆使用要求 |
差,遇火即熔化 |
安装效果 |
美观大方 |
不美观、不规范、脏乱差 |
技术新颖性 |
新颖性突出 |
落后 |
价格 |
经济实用 |
低 |
规范 |
符合规范规定 |
符合规范规定 |
综合性价比 |
高 |
低 |
10 集成Τ接端子与Τ接箱应用比较 [高层建筑低压垂直供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
Τ接箱 |
照片比较 |
||
占用建筑面积 |
小 |
大,不宜在桥架内安装 |
施工便利性 |
便利 |
不便利,电缆线芯平行拉开十分困难 |
施工效率 |
高(一个集成Τ接端子代替五个Τ接端子) |
低 |
施工费用 |
低 |
高 |
安全及防护性能 |
好 |
一般 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠 |
耐火性能 |
符合耐火及防火电缆使用要求 |
差,端子座遇火即熔化 |
安装效果 |
美观大方 |
不理想、笨重 |
技术新颖性 |
新颖性突出 |
落后 |
价格 |
经济实用 |
低 |
规范 |
符合规范规定 |
符合规范规定 |
综合性价比 |
高 |
低 |
11 集成Τ接端子与隧道穿刺接线盒应用比较 [铁路隧道照明供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
隧道穿刺接线盒 |
照片比较 |
||
占用隧道面积 |
小 |
大 |
施工便利性 |
便利 |
不便利,需钻孔固定 |
施工效率 |
高 |
低 |
施工费用 |
低 |
高 |
安全及防护性能 |
好 |
一般 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠 |
耐火性能 |
符合耐火及防火电缆使用要求 |
差,遇火即熔化 |
安装效果 |
美观大方 |
不理想,破坏隧道壁强度和整体效果 |
技术新颖性 |
新颖性突出 |
落后 |
运行维护 |
终身免维护,零维护费用 |
需要经常维护或更换,维护成本高 |
价格 |
经济实用 |
高 |
规范 |
符合规范规定 |
不符合规范规定 |
综合性价比 |
高 |
低 |
12 集成Τ接端子与穿刺线夹应用比较 [公路隧道照明供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
穿刺线夹 |
照片比较 |
||
占用隧道面积 |
小 |
大 |
电缆使用寿命 |
长 |
短 |
施工便利性 |
便利 |
不便利 |
施工效率 |
高(一个集成Τ接端子代替三个穿刺线夹) |
低 |
安全及防护性能 |
好 |
差 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠,易发生电气火灾事故 |
耐火性能 |
符合耐火及防火电缆使用要求 |
差,遇火即熔化 |
安装效果 |
美观大方 |
不美观、不规范、脏乱差 |
技术新颖性 |
新颖性突出 |
落后 |
价格 |
经济实用 |
低 |
规范 |
符合规范规定 |
不符合规范规定 |
综合性价比 |
高 |
低 |
13 防水集成Τ接端子与路灯防水接线盒应用比较 [路灯、景观照明供电线路配电安装工程]
比较项目 |
集成Τ接端子 |
路灯防水接线盒 |
照片比较 |
||
占用电缆井空间 |
小 |
大 |
施工便利性 |
便利 |
不便利 |
施工效率 |
高(一个集成Τ接端子代替三个穿刺线夹) |
低 |
施工费用 |
低 |
高 |
安全及防护性能 |
好 |
一般 |
电路可靠性 |
电性能优越,运行稳定可靠 |
不可靠 |
安装效果 |
美观大方 |
不美观、笨重 |
技术新颖性 |
新颖性突出 |
落后 |
经济效益 |
好 |
差 |
社会效益 |
好 |
差 |
运行维护 |
终身免维护,零维护费用 |
需要经常维护或更换,维护成本高 |
价格 |
经济实用 |
高 |
综合性价比 |
高 |
低 |
